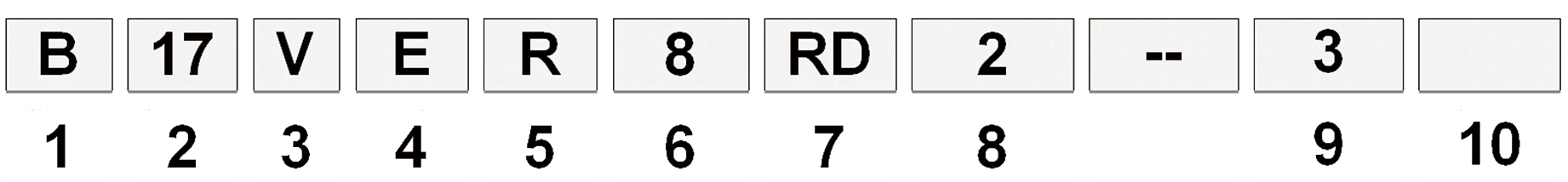

1.刀片形状及适应机床

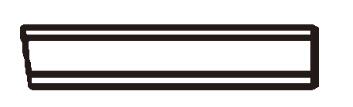

| L 長条形prism |  |
| S 方形 square and rectangle |  |
| B 蝶形 butterfly |  |
| T 三角形成trangle |  |
| R 平形四边形parallelogram |  |
| P 适用于 PMC (美) 机床 Used for PMC machine tools (USA) C 适用于 Colinet (比利时)机床 Used for Colinet machine tools (BeIgium) |
|
2.刀片尺寸 Insert size
 |
 |
 |
 |
 |
3.刀片安装类型
- u： 卧式对中螺纹刀片
- V： 立式(立装)螺纹刀片
- :不标注為其他形状刀片(Nothing means others)
4.机加工类型Type of cutting
- E (external): 外螺纹刀片
- I (internal): 内螺纹刀片
5.刀片手式 Hand of tools
- R (Right-handed):右手式
- L (Left-handed):左手式
6.螺距 Pitch
- 4： 每寸4牙 4TPI
- 5： 每寸5牙 5TP
- 6 : 每寸6牙 6TP
- 8 : 每寸8牙 8TP
- 10 : 每寸10牙 10TP
7.螺纹标准(Thread Standard)
- RD : API 圆螺纹 For API Round
- BU : API偏梯扣螺纹 For API Buttress
- G : API管線管螺纹 For API LineType
8.刀片切削刃数(Edges of the insert)
9.每切削刃上的齿数(Teeth of the edge)
10.对多刀片配合使用的用1、2、3代表刀号(Sequence NO. of the Insert)
